Aérotherme gaz modulant à condensation – AG MC D
Présentation
Aérotherme modulant à condensation avec des puissances allant de 12,5 à 120 kW. Cet appareil de chauffage gaz possède un haut rendement supérieur à 106% selon les appareils. C’est pourquoi ce système de chauffage décentralisé est très efficace. De plus, il offre un gain de place au sol considérable.
Par ailleurs, la régulation de cet aérotherme se fait par thermostat programmable muni de différentes fonctionnalités.
Téléchargement
Qu’est ce qu’un aérotherme modulant à condensation ?
Ce système récupère l’énergie contenue dans la vapeur d’eau des produits de combustion. Pouvant aussi être appelés « fumées », elles se développent dans l’échangeur principal. L’aérotherme récupère ainsi la chaleur « latente » et les condensats sont évacués vers le bas.
Par ailleurs, cette technologie permet d’augmenter fortement le rendement par rapport à un aérotherme standard et assure des économies de combustibles.
De ce fait, le brûleur gaz à pré-mélange modulant régule la puissance thermique de l’aérotherme. Cela stabilise donc la température au niveau souhaité et optimise la consommation énergétique des appareils.
Avantages
- Son design moderne et élégant permet une adaptation facile dans différents environnements. En effet, il s’agit d’un appareil compact avec un poids faible.
- D’autre part, ce système offre un gain de place au sol.
- Cet aérotherme possède un brûleur à pré-mélange modulant. Puis, sa chambre de combustion est en acier inoxydable.
- Par ailleurs, sa faible consommation énergétique est un atout non négligeable. En effet, son système de régulation est étudié pour une consommation optimale.
- De même, cet aérotherme est conforme aux normes CE et aux normes ErP.
- Enfin, en option, l’AG MC D est pilotable par GTC via une interface.
Informations techniques
| Modèle | 10 | 20 | 30 | 35 | 40 | 50 | 60 | 80 | 100 | 120 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Puissances | |||||||||||
| Apport thermique nominal net (maxi) (kW) | 12,5 | 20 | 30 | 34,9 | 40 | 50 | 60 | 80 | 100 | 120 | |
| Apport thermique nominal net (mini) (kW) | 4 | 6 | 9 | 10,5 | 12 | 15 | 18 | 24 | 30 | 36 | |
| Puissance calorifique (maxi) (kW) | 12 | 19,2 | 29 | 38,8 | 38,8 | 48,3 | 58 | 77,6 | 96,8 | 96,5 | |
| Puissance calorifique (mini) (kW) | 4,2 | 6,4 | 9,5 | 11,7 | 12,8 | 15,9 | 19,1 | 25,2 | 31,5 | 37,8 | |
| Rendement à la puissance maxi (%) | 96 | 96 | 96,5 | 98,6 | 97 | 96,5 | 96,6 | 97 | 96,8 | 96,5 | |
| Rendement à la puissance mini (%) | 106 | 106 | 106 | 107,4 | 106,5 | 106 | 106 | 105 | 105 | 105 | |
| Consommation | |||||||||||
| Conso. gaz naturel G20 (m³/h) | 1,3 | 2,1 | 3,2 | 3,7 | 4,2 | 5,3 | 6,3 | 8,4 | 10,6 | 12,6 | |
| Conso. gaz propane G31 (kg/h) | 1 | 1,6 | 2,4 | 2,8 | 3,2 | 4 | 4,8 | 6,4 | 8 | 9,6 | |
| Autres données techniques | |||||||||||

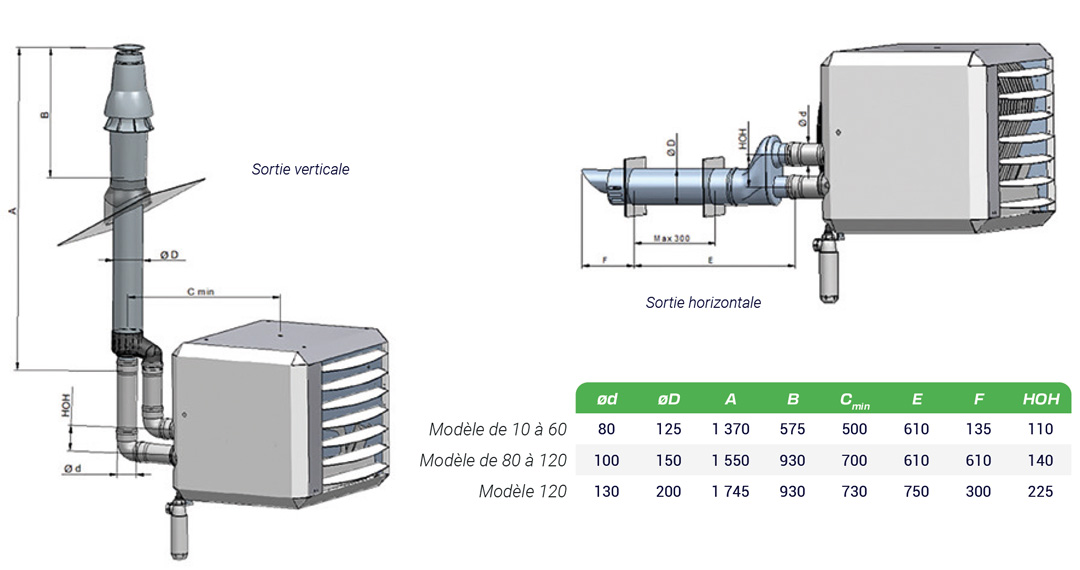

| Ø évacuation produits de combustion (mm) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 130 | 130 | 130 | |
| Pression d'évacuation des produits de combustion (Pa) | 90 | 90 | 90 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
| Raccordement gaz | 1/2'' | 1/2'' | 3/4'' | 3/4'' | 3/4'' | 3/4'' | 3/4'' | 1'' | 1'' | 1'' | |
| Débit d’air (m³/h) | 2 000 | 2 600 | 3 000 | 4 500 | 4 500 | 5 000 | 6 000 | 8 500 | 10 000 | 12 000 | |
| Débit d’air version EC (maxi) (m³/h) | 2 200 | 2 650 | 3 150 | 4 500 | 4 500 | 6 700 | 6 700 | 9 000 | 13 400 | 14 000 | |
| Débit d’air version EC (mini) (m³/h) | 1 600 | 1 700 | 1 900 | 2 500 | 2 500 | 4 000 | 4 000 | 5 000 | 8 000 | 9 000 | |
| Portée d’air horizontale (m) | 15 | 20 | 23 | 26 | 26 | 28 | 30 | 30 | 30 | 33 | |
| Poids (kg) | 45 | 50 | 75 | 85 | 85 | 105 | 110 | 180 | 195 | 205 | |
| Niveau sonore (à 4 m) (dBa) | 56 - 58 | 56 - 58 | 56 - 58 | 57 - 61 | 57 - 61 | 61 - 64 | 61 - 64 | 60 - 64 | 64 - 66 | 64 - 66 | |
| Puiss. électrique (W) | 250 | 250 | 250 | 450 | 450 | 450 | 600 | 900 | 1 000 | 1 050 | |
| Puiss. électrique version EC (mini) (W) | 160 | 160 | 175 | 260 | 260 | 475 | 500 | 520 | 950 | 1 000 | |
| Puiss. électrique version EC (maxi) (W) | 44 | 44 | 46 | 60 | 60 | 100 | 100 | 123 | 200 | 200 | |
| Intensité (A) | 1,1 | 1,1 | 1,2 | 2 | 2 | 2,6 | 2,6 | 3,9 | 4,4 | 4,7 | |
| Intensité version EC (maxi) (A) | 1,3 | 1,3 | 1,6 | 1,2 | 1,2 | 2,3 | 2,5 | 2,4 | 5 | 4,8 | |
| Intensité version EC (mini) (A) | 0,4 | 0,4 | 0,5 | 0,3 | 0,3 | 0,6 | 0,6 | 0,6 | 1,2 | 1,2 | |
| Rendement saisonnier (%) | 90,4 | 90,1 | 88,7 | 91,4 | 89,9 | 89,2 | 89,4 | 88,8 | 89 | 89,1 | |
| NOx (mg/kWh) | 30 | 21 | 33 | 35 | 40 | 31 | 44 | 38 | 33 | 36 | |
| Hauteur mini. suspension (horizontale) (m) | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | |

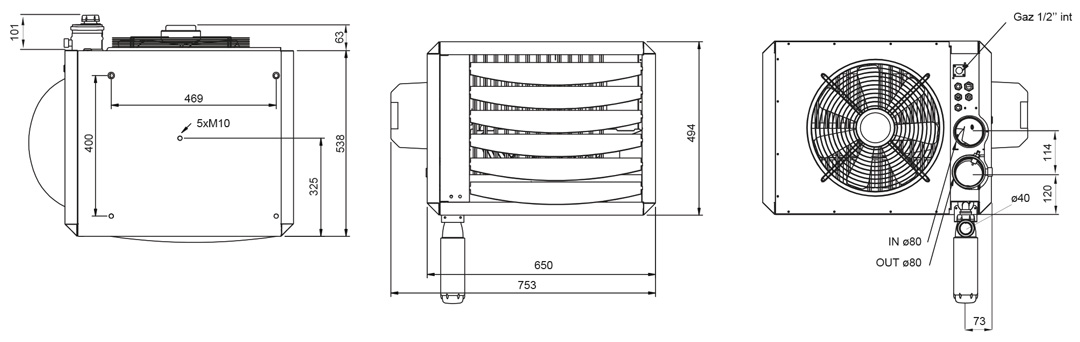

10 à 20
–

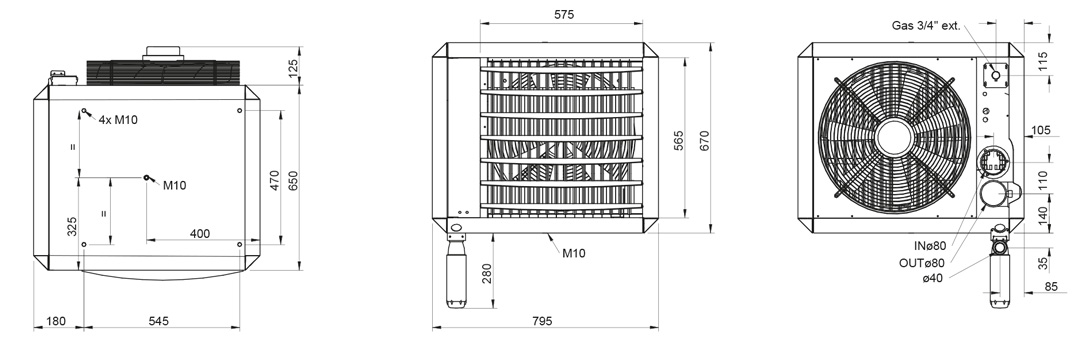

30 à 40
–

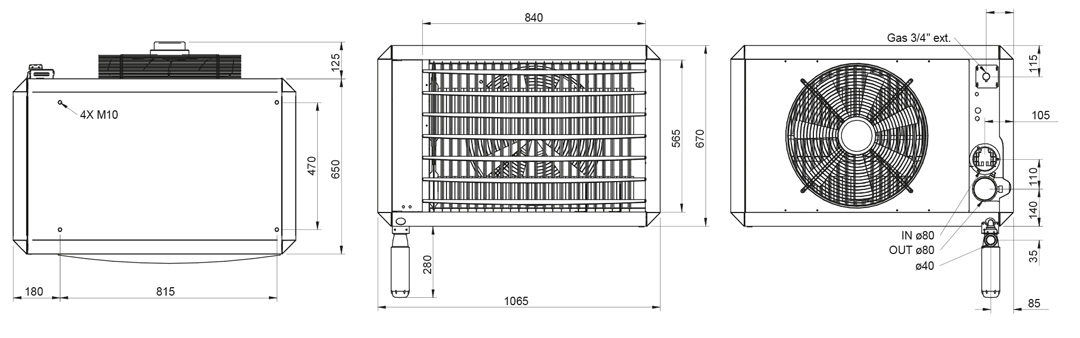

50 à 60
–

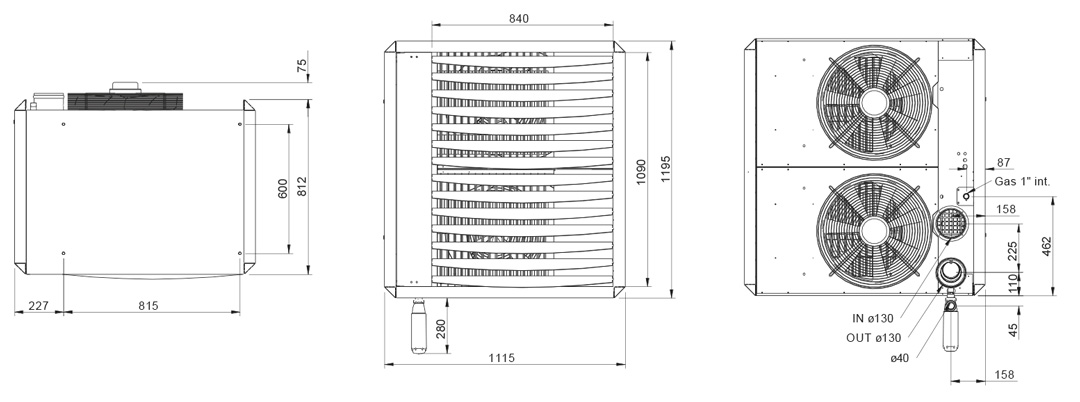

80 à 120
Afin d’assurer un confort optimal et garantir des économies d’énergie, ce type d’aérotherme peut être piloté par thermostat standard ou programmable.
En effet, cela va contrôler le brûleur modulant ainsi que la vitesse du ventilateur. Par ailleurs, ce type de régulation a été étudié dans le but d’obtenir une consommation d’énergie optimale.
La version Programmable possède des fonctionnalités supplémentaires comme 10 programmes différents. Mais aussi, l’ajustement automatique de l’heure d’été ou encore le verrouillage par code PIN.
Vous retrouverez des informations plus détaillées dans notre page catalogue.
